0.25米S频段车载动中通 V025-52型

V025一52型

0. 25米S频段车载动中通

产品概要:

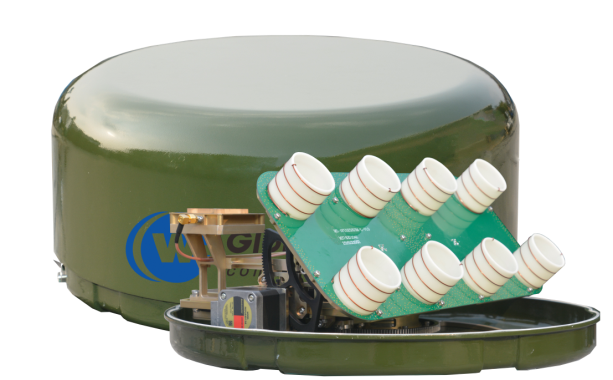

0.25米S频段车载动中通属于移动车载终端天线，系统采用8螺旋天线,等效口径0.25米，用高精度的捷联惯导技术加信号跟踪方式相结合的方式，并内嵌GPS/BD模块，能够保证车辆在行驶过程中天线始终精确地对准卫星。

在性能指标方面我司借鉴海事卫星终端天线的各项技术，在体积、重量、功耗、跟踪方式、性能上，有明显的优势。

产品主要特点:

▲ 高增益、集成化设计

▲ 对外一线传递信号/供电/控制

▲ 低高度、重量轻、低功耗

▲ 跟踪精度高：高精度MEMS惯导加海事卫星天线独有跟踪技术

▲ 北斗短报文收发

▲ 环境适应性强

详细技术指标

1、工作频段：

发射：1980MHz～2010MHz

接收：2170MHz～2200MHz

2、天线增益：≥14.0dBi

3、EIRP：≥24.0dBW

4、接收增益：54dB±2dB（含天线）

5、极化方式：左旋圆极化

6、RDSS北斗短报文：灵敏度：≤-127.6dBm

EIRP：≥8dBW

冷启动首捕：≤2s

7、RNSS北斗定位：工作频率：B1、B3

定位误差：≤10m

8、天线类型：螺旋天线

9、基座类型：两轴稳定；

10、天线运动范围：方位：360°连续旋转

俯仰：15°～90°

11、跟踪精度：≤0.5dB（R.M.S）

12、初始搜星时间：≤90s

13、工作电源：32V～38V DC

14、功耗：≤60W（含功放）

15、工作温度：-40℃～+55℃

存储温度：-55℃～+70℃

16、湿度：0%～95%

17、功放：内置10W功放

18、重量：＜6Kg

19、产品尺寸：φ450mm*H200mm

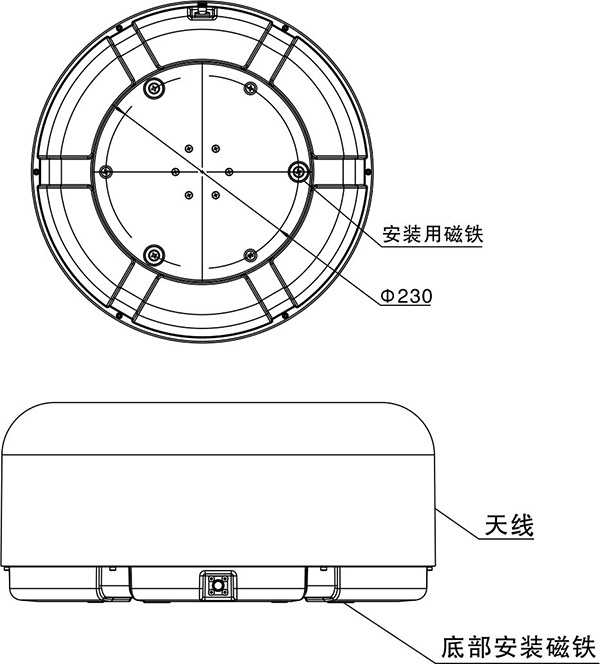

产品尺寸图：

天线安装示意图：

V025-52C型S频段车载动中通采用磁力直接吸附安装，最大车速≤120km/h。
