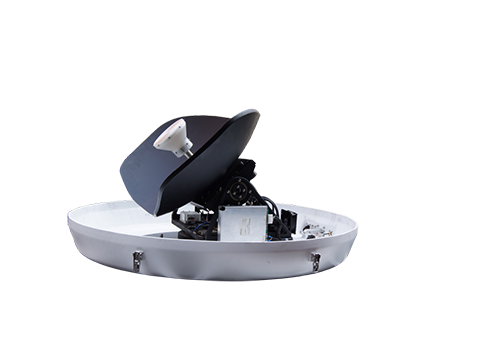

0. 8米Ku频段车载动中通v080-14型

V080一14型

0. 8米Ku频段车载动中通

产品概要:

V080-14型0.8米Ku波段车载动中通天线系统的天线形式采用双修正环焦抛物面，等效口径0.8米，跟踪精度0.5dB;整个系统采用成熟的天馈设计技术和伺服控制技术。该产品具有非常优异的性价比，可广泛用于各类车载卫星通信。

产品主要特点:

▲ 模块化系统设计，集成度高

▲ 技术成熟度高

▲ 跟踪精度高，稳定可靠双向数据通信

▲ 结合了中等轮廓和高增益天线特点

▲ 安装方便

详细技术指标

1、工作频段：

接收：12.25GHz～12.75GHz

发射：14.0GHz～14.5GHz

2、天线增益：

接收：≥37.6dBi@12.5GHz

发射：≥38.8dBi@14.25GHz

3、极化方式：线极化，自动调整

4、EIRP值：≥51.8dBW@14.25GHz，BUC 20W

5、G/T值：≥16.4dB/K@12.5GHz，20°EL

6、天线类型：反射面天线

7、天线口径：等效0.8m

8、端口隔离度：≥85dB

9、交叉极化隔离：≥35dB

10、稳定平台类型：两轴稳定

11、天线运动范围

方位：360°连续旋转

俯仰：20°～85°

极化：≥180°

12、跟踪精度：≤0.2°（R.M.S）

13、初始搜星时间：≤120s

14、重捕时间：≤5s（遮挡@10min）

15、工作电源：24V DC 或 220/110V AC

16、功率容量：≤100W

17、BUC可选：20W/25W/40W/80W（外置）

18、功耗: ≤200W（不含功放）

19、工作温度：-40℃～+55℃

储存温度：-55℃～+70℃

20、工作湿度：0%～95%

21、ACU机箱尺寸：1U

22、功放位置：外置

23、重量：65kg（不含功放）

24、尺寸：φ1100mm*H580mm

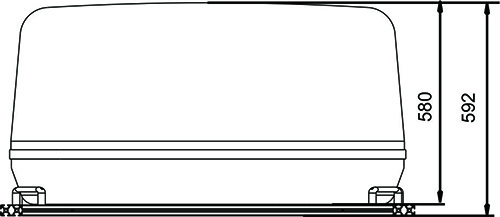

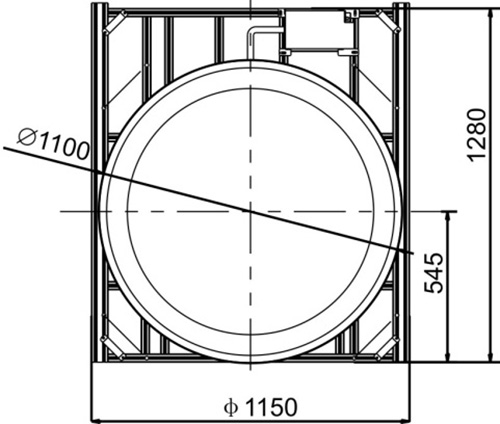

产品尺寸(单位mm)：

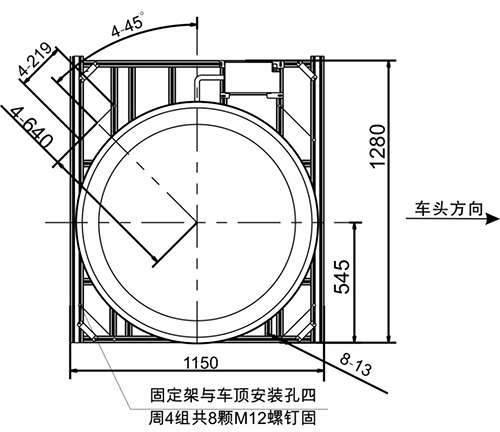

天线安装示意图（单位mm）：
